    Power quality SVG
    電能質量SVG散熱方案
    靜止無功補償裝置(SVC)裝置是一種綜合治理電壓波動和閃變、諧波以及電壓不平衡的重要設備。SVG是一種比SVC更為先進的新型靜止型無功補償裝置,是靈活柔性交流輸電系統(FACTS)技術和定制電力(CP)技術的重要組成部分,現代無功功率補償裝置的發展方向。二者在輸配電電力系統中得到了廣泛應用:遠距離電力傳輸、城市二級變電站(35/110kV)、電弧爐、軋機提升機等其他重工業負載、區域電網、光伏供電、風電場、電力機車供電等領域。SVG屬于高熱元件,需配合散熱性能優良的散熱器,才能保證其他穩定的運行,以及增加使用壽命。

            同裕熱能在SVC/SVG散熱上有豐富的技術經驗,可提供散熱性能優良的解決方案,包括提供自然冷卻、強制風冷、液冷方面技術服務支持。
    SVG風冷散熱解決方案案例
    客戶SVG散熱設計要求如下
    環境溫度: 40℃ 風格型號: R4D560-AQ03-01
    海拔高度: 3000m 總體溫度要求: <35℃
    假定IGBT型號: Infineon IHV IGBT,1250W/pcs,共2pcs, 電阻體100W,
                   total 2600W。
    散熱介質型號: I0.2mm
                   K=4W/m*K
    模塊功率及數量: 7個,總功率為2600*7=18200W

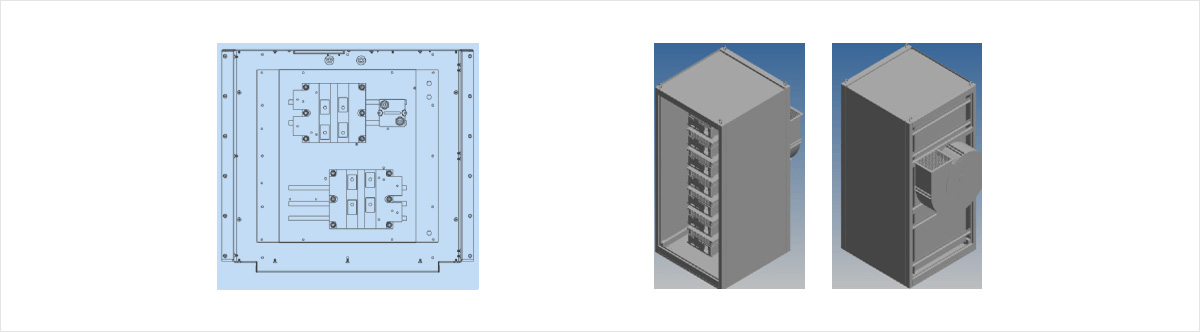

    IGBT模型仿真示意圖及參數
    IGBT模型仿真示意圖及參數
             · 散熱器尺寸為400x380x100mm,熱管布管特定設計;
               · 發熱體和散熱片間使用導熱硅脂;
               · 使用壁厚1.0MM定制熱管保證散熱效能;
               · 底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能;
               · 熱分析Epoxy導熱系數調整到工作極限溫度對應數據,確保仿真與實際的一致性;
               · 采用全鋁Bonded 散熱片;
               · 產品單重約為:22.6Kg;
               · 板底 FIN 片使用AL5052 導熱系數:138 w/m^2 K;

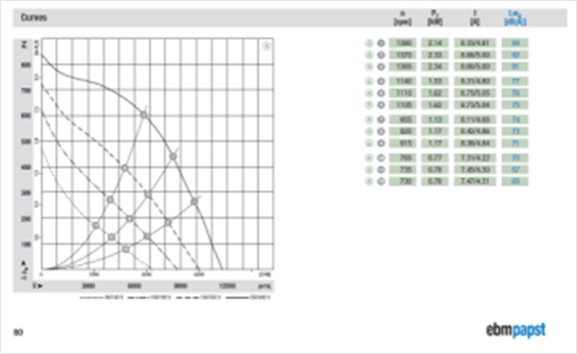

    散熱器風機參數為
    Ebm-papst 560型風機,型號為:R4D560-AQ03

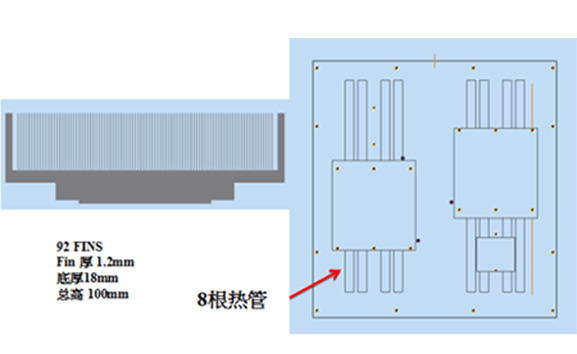

    散熱器形式平面示意圖
    采用bonded fin +8熱管設計

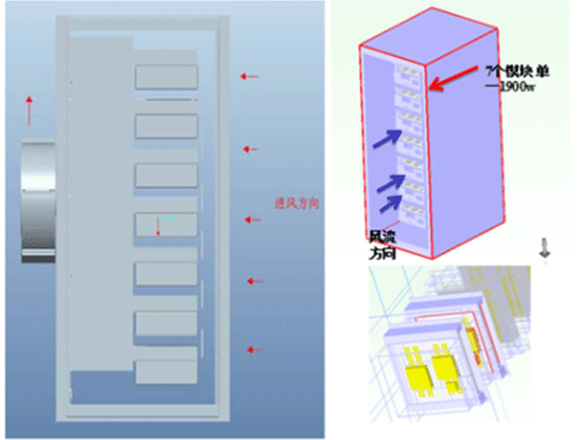

    散熱器進出風仿真示意圖

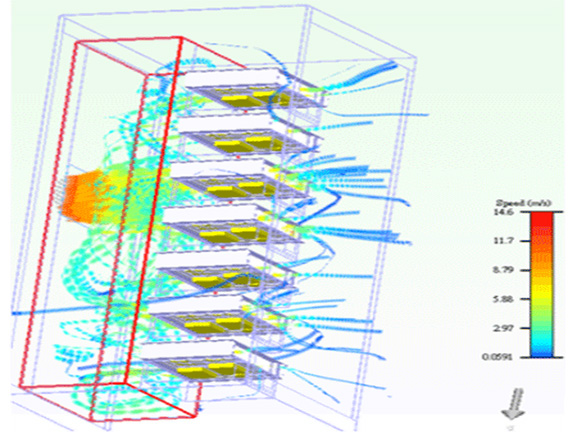

    風流仿真示意圖

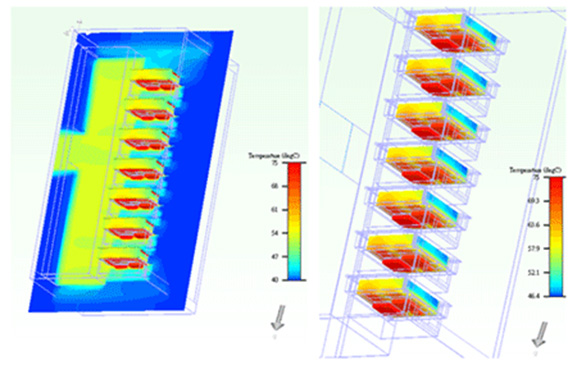

    散熱器溫度仿真示意圖

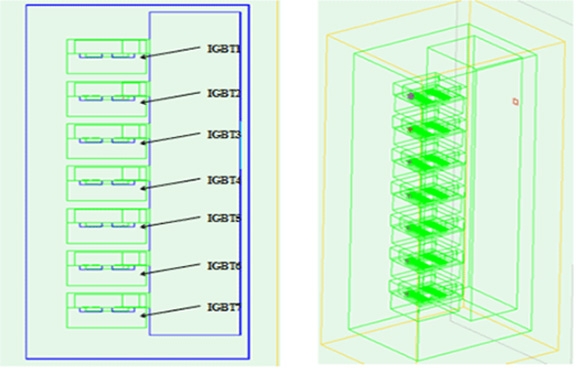

    IGBT排列圖   人口風速為散熱體fin形外距離2~3cm的中間點
    散熱器測溫點仿真示意圖

    項 次 最高溫度℃ 入口風速 m/s 熱阻值 C/W 散熱器仿真數據顯示:溫度都在75℃
                   以下,溫升小于35℃,符合客戶設定要求。
    模組1 74.56 5.4 0.0133
    模組2   5.39 0.013
    模組3 74.52 5.4 0.013
    模組4 74.72 5.36 0.013
    模組5 74.56 5.56 0.013
    模組6 74.63 5.58 0.013
    模組7 74.43 5.58 0.013
