    Frequency converter
    變頻器散熱方案
    變頻器(VFD)是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率,根據電機的實際需要來提供其所需要的電源電壓,進而達到節能、調速的目的。

           變頻器散熱對于變頻器的性能與使用壽命影響巨大,一個好的散熱散熱解決方案對于變頻器來說無疑是重要的,特別是在競爭激烈的情況下,良好的散熱能提升變頻器的質量,提升競爭力。同裕熱能多年來為眾多變頻器生產廠家提供專業的散熱技術與服務,為客戶變頻器產品量身訂制散熱解決方案,同時還提供熱仿真、熱模擬、熱測試等技術支持,為變頻器產品性能的穩定發揮保駕護航。

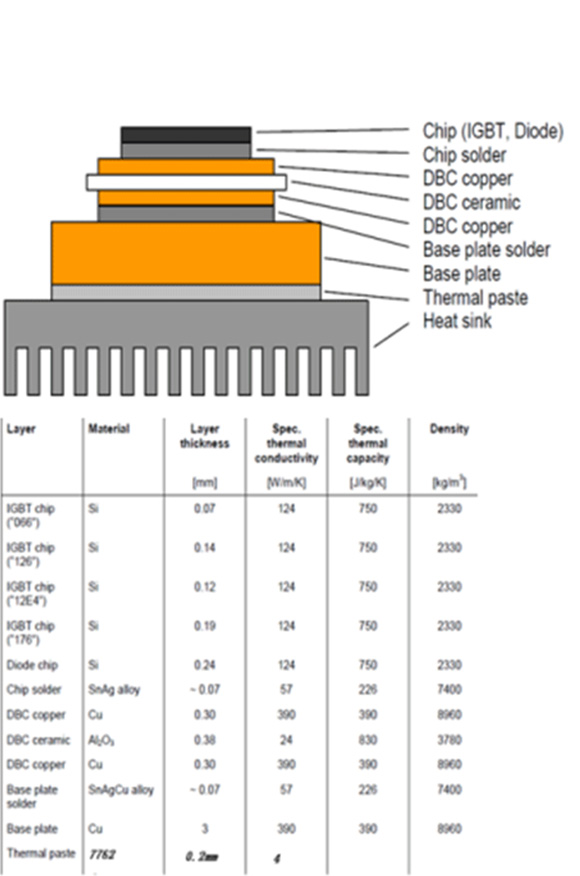

    IGBT模型仿真示意圖及參數

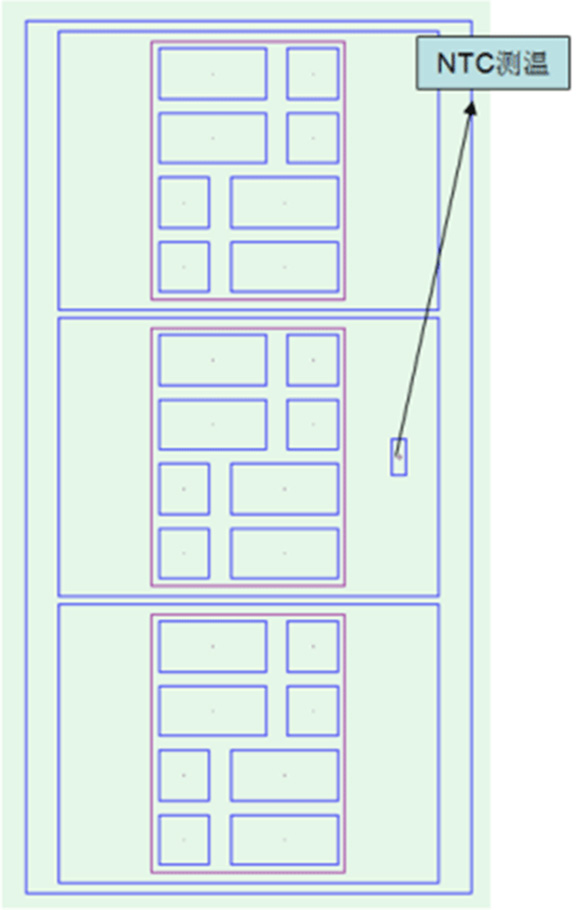

    圖左為英飛凌FF600R17內部結構圖及發熱元件示意圖,總功率:660W,假設導熱介質為0.2mm厚7762導熱膏。
    繞組溫度仿真示意圖

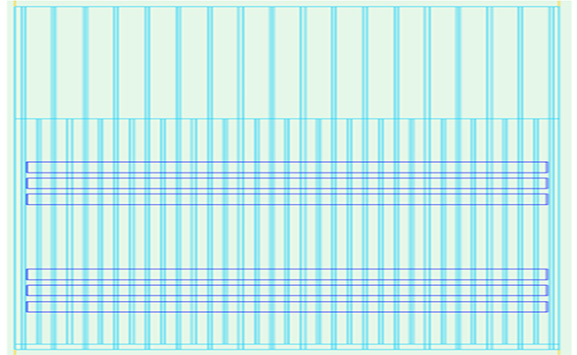

    散熱器參數:
               基板尺寸:230*320*14mm;
                 Bonding fin: 厚15mm, 高72mm;
                 Shorter fin: length 210mm,offset 5mm,17fins;
                 Longer fins: length:320mm, 18fins;
                 Total 35fins
                 熱管參數:
                 D9.5熱管;
                 采用埋管方式嵌到散熱基板底部上; 6pcs,pitch 12mm;
                 環氧樹脂粘合: K>=4W/m*K

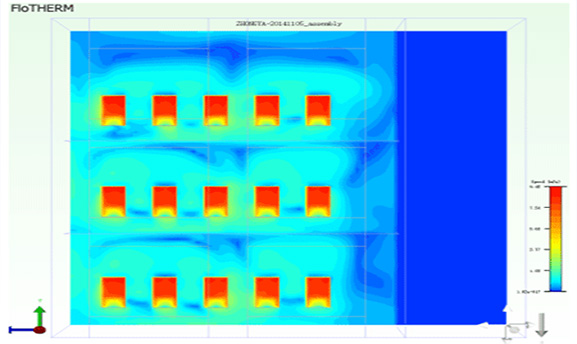

    模塊進氣氣流速度擴散程度仿真示意圖

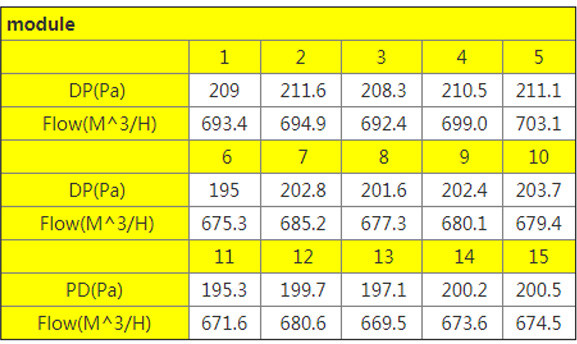

    最小氣流:669.5m^3/H 最大氣流:703.1m^3/H

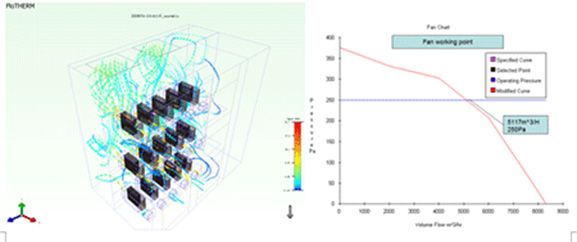

    變頻器模塊模型散熱仿真結果及風扇工作點示意圖

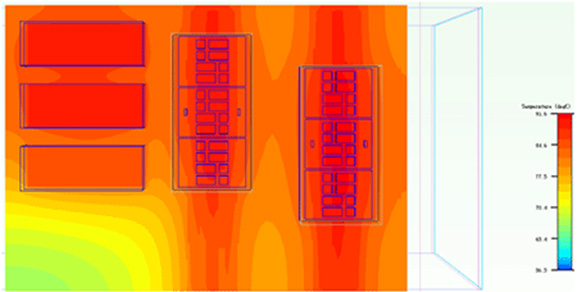

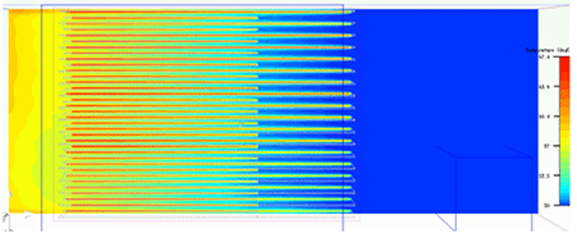

    變頻器散熱器中截面溫度擴散程度仿真示意圖(取流量最小模組)
    (最小氣流值:669.5m^3/H,壓力值:197.1Pa。)

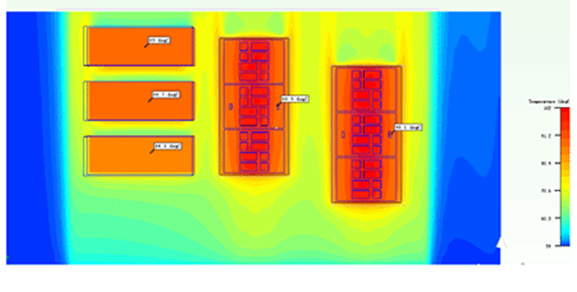

    繞組溫度仿真示意圖
    繞組溫度仿真示意圖

     H.S
                   Max Temp
    H.S Max
                   DT
    Diode case temp
                   (℃)
    IGBT 內部核心器件
                   最高節點溫度(℃)
    Max Junction Temp.
    NTC temp. #1NTC temp. #2NTC DT#1#2
    H.S. with H.P.91.641.689
                   88.7
                   84.8
    88.990.11.2107.7108.9
    環境溫度為:50?C;假定使用7762導熱膏 0.2mm。
    同裕服務理念
    擁有完善的一體化服務體系:包括前期的工程技術人員快速解答各項技術咨詢,應對您的需求,為您研發合適的產品,提供合理可靠的建議;對產品質量、交期等的承諾,提供具體散熱解決方案。我們將不斷的努力,為您提供優質的產品和服務。
